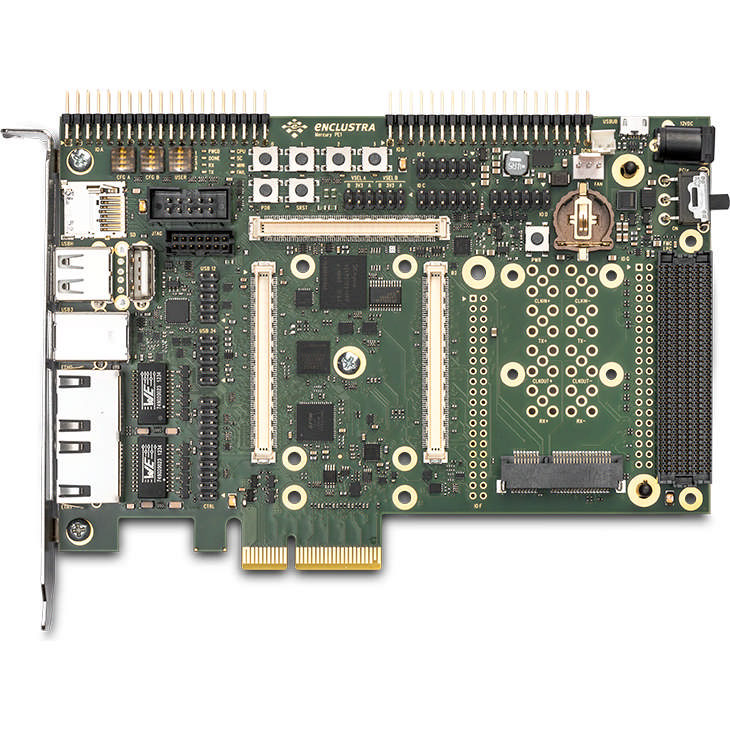

水星Mercury+ PE1底板/开发板
概述

水星Mercury+ PE1底板具备PCIe®接口且功能全面,它有三个型号:PE1-200适用于水星Mercury系列FPGA和SoC核心板,PE1-300/400适用于水星Mercury(+)系列FPGA和SoC核心板。它支持最多2个FMC LPC或者1个FMC HPC。


亮点

n  兼容所有水星Mercury(+)系列FPGA和SoC核心板

n  PCIe® Gen2 x 4,USB 3.0,多个USB2.0接口

n  丰富的I/O适用于几乎所有应用

n  适用于从原型到量产

n  标准PEIe尺寸(PCB 160 × 111.2 mm)

n  可单独作为开发板使用(而非PCIe卡)

参数

属性

n  与水星Mercury(+)系列核心板相匹配的Hirose FX10连接器

n  低抖动时钟发生器(PE1-300/400)

n  系统监控器(PE1-300/400)

n  系统控制器

n  电流检测

n  microSD卡槽

n  eMMC管理的NAND flash(PE1-300/400)

n  PCIe Gen2 × 4

n  USB 3.0从

n  4 × USB 2.0主

n  Micro USB 2.0从(UART, SPI, I2C, JTAG)

n  2 × RJ45 Gigabit Ethernet

n  mPCIe/mSATA卡槽(仅USB)(PE1-300/400)

n  SIM卡槽(PE1-300/400可选)

n  MGT和SMA时钟输入/输出(PE1-300/400可选)

n  1 × FMC LPC连接器(PE1-200)

n  1 × FMC HPC连接器(PE1-300)

n  2 × FMC LPC连接器(PE1-400)

n  2 × 40-pin Anios连接器

n  3 × 12-pin Pmod™连接器

n  5~12V DC供电

n  USB总线电源(有限制)

注:请注意具体可用功能与PE1型号、水星(+) FPGA或SoC核心板型号有关。

益处

n  兼容多个来自不同供应商的FMC板(数据采集,电机控制,显示和摄像头接口,软件定义无线电)

n  USB主机接口可访问USB记忆棒、USB打印机、USB Wi-Fi适配器等(仅限SoC核心板模块)

n  USB 3.0通信传输高达300+兆字节/秒

n  上位机通过USB进行高速FPGA和flash编程

n  支持PCIe

n  SoC从SD卡启动

n  单电源5~12V供电,易集成

结构框图

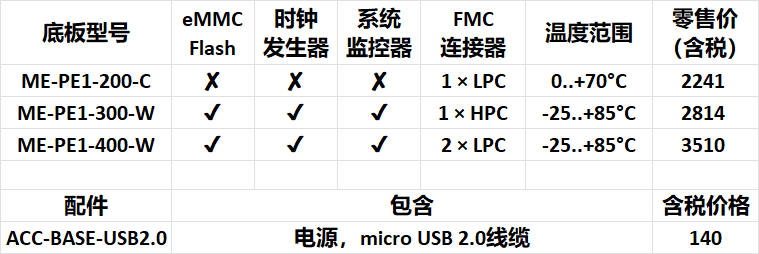

选型表

注:

1. 所有价格都不具约束力,请与我们联系以获取最新价格与交期。

2. 定制配置有最小起订量,如有需求请与我们联系。


底板

FMC扩展卡

FMC (FPGA Mezzanine Card)是一个ANSI/VITA标准,为FPGA提供了标准的形状因数、连接器和模块化接口。将I/O接口与FPGA解耦简化了I/O接口模块的设计、同时最大化了载板的复用。常见的FMC连接器有两种:160pin的LPC (Low Pin Count)和400pin的HPC (High Pin Count)。


瑞苏盈科FMC DR2驱动控制卡

FMC DR2 FMC扩展卡可以在带有FMC连接器的载板上开发高性能驱动控制系统,如瑞苏盈科火星PM3、水星+ PE1。凭借其强大的MOSFET桥接器和通用编码器、CAN总线和GPIO端口,可在不开发定制硬件的情况下构建大多数应用。DR2控制卡是为瑞苏盈科的通用驱动IP核设计的,但也可以与其他驱动控制器一起使用。


第三方FMC扩展卡

n  Xilinx FMC add-on cards overview

n  Analog Devices FMC addon cards and information

n  Hitech Global FMC Modules for FPGA Carrier Cards

n  FMC products from 4DSP

n  Daughter cards from Terasic

n  Inrevium FMC HPC and LPC add-on cards

n  Aldec FMC daughters cards

n  Delphi Engineering FMC ADC & DAC addon cards

n  FMC add-on cards from Faster Technology

n  4 x Gigabit Ethernet FMC addon card from Opsero

n  Cypress FX3 USB 3.0 explorer kit

操作系统
散热器
目标应用

n  快速打造产品原型

n  工业自动化

n  嵌入式计算

n  通信

n  数字信号处理

n  运动控制

n  医学检测
