火星Mars XU3核心板
概述

火星XU3片上系统(SoC)核心板通过结合Xilinx Zynq UltraScale+ MPSoC系列芯片和高速DDR4 SDRAM、eMMC flash、QSPI flash、Gigabit Ethernet PHY、USB 3.0形成了一个完整而强大的嵌入式处理系统。

SO-DIMM工业标准形状因数为硬件设计节省了空间,同时使将模块集成到目标应用变得快速而简单。

火星XU3 SoC核心板减少了开发工作,降低了设计风险并缩短了嵌入式系统的上市时间。


亮点

n 基于Xilinx's Zynq Ultrascale+™ MPSoC XCZU2CG/2EG/3EG

n  将CPU系统的灵活性与并行处理能力和FPGA系统的实时能力相结合

n  高速DDR4 SDRAM

n  支持模拟差分输入

n  多个型号可供选择,提供工业级型号

n  支持USB 3.0,CAN,千兆以太网和PCIe® Gen2 x4

n  提供Linux BSP和工具链

参数

属性

n  Xilinx® Zynq Ultrascale+™ MPSoC

l  ARM®双核/四核Cortex™-A53(64 bit,最高1333 MHz)

l  ARM®双核Cortex™-R5实时处理器(32 bit,最高533MHz)

l  Mali-400MP2 GPU(仅EG具备)

l  16nm FinFET+ FPGA fabric

n  最高4 GB DDR4 SDRAM

n  64 MB QSPI flash

n  16 GB eMMC flash

n  Gigabit Ethernet

n  USB 3.0

n  USB 2.0 OTG

n  PCIe® Gen2 ×4

n  4 × 5 Gbit/sec MGT

n  最高154,000 LUT4-eq

n  108个I/O

l  12 ARM peripherals

l  76 FPGA I/O

l  20 MGT信号(时钟和数据)

n  67.6×30mm SO-DIMM

益处

n  在工业标准SO-DIMM形状因数中集成了一个完整而强大的嵌入式处理系统

n  简单,低成本,但组装坚固

n  基于板载标准接口(USB, Ethernet, CAN)的低成本集成

n  通过硬件内存控制器实现程序和数据高内存带宽

n  高效率的DC/DC整流器,极低功耗

n  支持Linux操作系统

结构框图

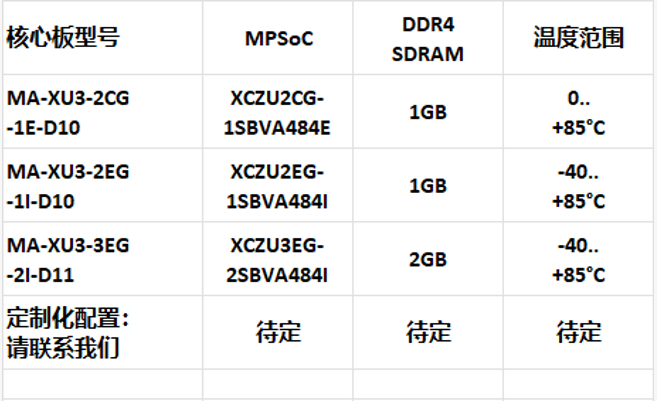

选型表

底板

火星ST3:显示应用的理想平台。

火星EB1:立体帧捕捉和其他视频应用的理想平台。

散热器

瑞苏盈科为用户提供了散热器作为可选配件,火星散热器高度仅为7mm,它覆盖核心板的整个表面。散热器套装包含硅脂垫和连接件。采用另一片为客户定制的硅脂垫,它可以为核心板上其他器件散热。

散热器中心的安装槽可以方便地安装不同尺寸的风扇以增强散热功能。


目标应用

n  嵌入式计算

n  数据采集

n  高速通讯

n  驱动/运动控制

n  数字信号处理

n  图像处理
