水星Mercury+ ST1底板/开发板
概述

水星Mercury+ ST1底板给水星Mercury(+)系列的FPGA和SoC核心板提供了大量的接口,非常适合快速构建原型和打造FPGA系统,无需定制化设计的硬件。快速打造您的FPGA系统并使用强大的FPGA技术吧!


亮点

n  兼容所有水星Mercury(+)系列FPGA和SoC核心板

n  适用于从原型到量产

n  身材紧凑(120 × 100 mm)

n  为视频应用而设计的大量接口

参数

属性

n  与水星Mercury(+)系列核心板相匹配的连接器

n  USB 3.0主

n  USB 3.0从

n  FTDI USB 2.0高速设备控制器

n  2 × MIPI D-PHY 接口 (CSI和DSI/CSI)

n  2 × Gigabit Ethernet

n  HDMI连接器

n  Mini DisplayPort连接器

n  SFP+连接器

n  FMC HPC连接器

n  低抖动时钟发生器

n  microSD卡槽

n  2 × 40-pin Anios连接器

n  3 × 12-pin IO连接器

n  12 V 单电源输入

n  120 × 100 mm

益处

n  可通过USB连接上位机进行高速FPGA和flash编程

n  提供多种通用的I/O接口,尤其适用于视频应用

n  通过可靠的I/O扩展连接器提供I/O扩展能力

结构框图

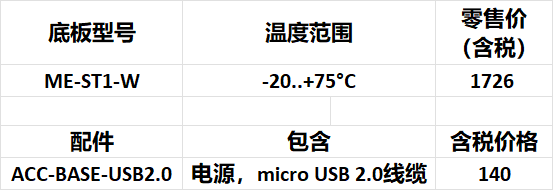

选型表

底板

FMC扩展卡

FMC (FPGA Mezzanine Card)是一个ANSI/VITA标准,为FPGA提供了标准的形状因数、连接器和模块化接口。将I/O接口与FPGA解耦简化了I/O接口模块的设计、同时最大化了载板的复用。常见的FMC连接器有两种:160pin的LPC (Low Pin Count)和400pin的HPC (High Pin Count)。


瑞苏盈科FMC DR2驱动控制卡

FMC DR2 FMC扩展卡可以在带有FMC连接器的载板上开发高性能驱动控制系统,如瑞苏盈科火星PM3、水星+ PE1。凭借其强大的MOSFET桥接器和通用编码器、CAN总线和GPIO端口,可在不开发定制硬件的情况下构建大多数应用。DR2控制卡是为瑞苏盈科的通用驱动IP核设计的,但也可以与其他驱动控制器一起使用。


第三方FMC扩展卡

n  Xilinx FMC add-on cards overview

n  Analog Devices FMC addon cards and information

n  Hitech Global FMC Modules for FPGA Carrier Cards

n  FMC products from 4DSP

n  Daughter cards from Terasic

n  Inrevium FMC HPC and LPC add-on cards

n  Aldec FMC daughters cards

n  Delphi Engineering FMC ADC & DAC addon cards

n  FMC add-on cards from Faster Technology

n  4 x Gigabit Ethernet FMC addon card from Opsero

n  Cypress FX3 USB 3.0 explorer kit

操作系统
散热器
目标应用

n  视频采集、处理和显示

n  数字信号处理

n  通信

n  嵌入式计算

n  快速原型

n  工业自动化
