水星Mercury+ PE3底板/开发板
概述

多功能的水星Mercury+ PE3底板具备PCIe®及大量I/O接口,与所有水星(+)系列的FPGA和SoC核心板兼容,为构建基于FPGA和SoC的定制硬件系统提供了一个领先的起点。该底板同样适用于快速打造原型和构建FPGA系统,而无需设计定制硬件。

亮点

n  兼容所有水星Mercury(+)系列FPGA和SoC核心板

n  提供PCIe® ×8, 支持DP的USB Type-C 3.0连接器,USB 3.0 host连接器

n  QSFP+/SFP+接口,用于高速通信应用

n  适用于从原型到量产

n  171 × 112.4 mm,含PCIe ×8边缘连接器

n  可单独作为开发板使用(而非PCIe卡)


参数

属性

n  与水星Mercury(+)系列核心板相匹配的Hirose FX10连接器

n  PCIe × 8接口

n  QSFP+插槽, 4 × SFP+插槽

n  USB 3.0主

n  支持DP的USB Type-C 3.0连接器

n  Samtec FireFly™连接器

n  M.2 SATA/PCIe插座

n  2 × Gigabit Ethernet

n  HDMI连接器

n  FMC HPC连接器

n  低抖动时钟发生器

n  microSD卡槽

n  FTDI USB 2.0高速设备控制器

n  支持USB JTAG/UART的系统控制器

n  单独作为开发板使用或用作PCIe卡

n  12 V单电源供电或USB-C供电

n  171 × 112.4 mm(仅PCB)

注:请注意具体可用功能与水星(+) FPGA或SoC核心板型号有关。


益处

n  上位机通过USB进行高速FPGA和flash编程

n  提供多功能的I/O接口选项,尤其适用于高速通信 (PCIe, Firefly, SFP+/QSFP+) 及视频应用(HDMI)

n  强健的I/O扩展连接器提供I/O扩展能力

结构框图

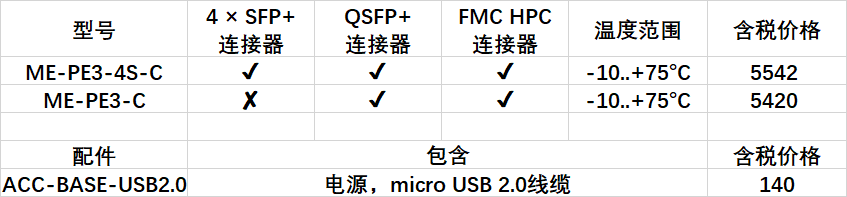

选型表

注:

1. 所有价格都不具约束力,请与我们联系以获取最新价格与交期。

2. 定制配置有最小起订量,如有需求请与我们联系。


底板

FMC扩展卡

FMC (FPGA Mezzanine Card)是一个ANSI/VITA标准,为FPGA提供了标准的形状因数、连接器和模块化接口。将I/O接口与FPGA解耦简化了I/O接口模块的设计、同时最大化了载板的复用。常见的FMC连接器有两种:160pin的LPC (Low Pin Count)和400pin的HPC (High Pin Count)。


瑞苏盈科FMC DR2驱动控制卡

FMC DR2 FMC扩展卡可以在带有FMC连接器的载板上开发高性能驱动控制系统,如瑞苏盈科火星PM3、水星+ PE1。凭借其强大的MOSFET桥接器和通用编码器、CAN总线和GPIO端口,可在不开发定制硬件的情况下构建大多数应用。DR2控制卡是为瑞苏盈科的通用驱动IP核设计的,但也可以与其他驱动控制器一起使用。


第三方FMC扩展卡

n  Xilinx FMC add-on cards overview

n  Analog Devices FMC addon cards and information

n  Hitech Global FMC Modules for FPGA Carrier Cards

n  FMC products from 4DSP

n  Daughter cards from Terasic

n  Inrevium FMC HPC and LPC add-on cards

n  Aldec FMC daughters cards

n  Delphi Engineering FMC ADC & DAC addon cards

n  FMC add-on cards from Faster Technology

n  4 x Gigabit Ethernet FMC addon card from Opsero

n  Cypress FX3 USB 3.0 explorer kit


操作系统
散热器
目标应用

n  快速打造产品原型

n  工业自动化

n  嵌入式计算

n  通信

n  数字信号处理

n  运动控制

n  医学检测
