水星Mercury+ MP1核心板
概述

水星Mercury+ MP1片上系统(SoC)核心板通过结合PolarFire®的SoC系列器件、快速DDR4 ECC SDRAM、eMMC flash、QSPI flash、Gigabit Ethernet PHY和USB 2.0 PHY形成了一个完整而强大的嵌入式处理系统。


亮点

n  基于Microchip的PolarFire SoC打造

n  MSS(DDR4 ECC SDRAM)和FPGA(DDR4 SDRAM)2个独立的内存通道

n  具备ECC(Error Correction Code,纠错码)的DDR4 SDRAM

n  最高19.2 GByte/sec内存带宽

n  提供最多PCIe® Gen2 x4,USB 2.0和2 x Gigabit Ethernet接口

n  提供工业级型号

n  3个168-pin Hirose FX10连接器提供295个用户I/O

n  提供Linux BSP和工具链

n  功能强大、身材小巧的FPGA核心板



参数

属性

n  Microchip PolarFire SoC

l  四个64-bit RV64GC四核应用处理器

l  64-bit RV64IMAC监控处理器内核

l  28nm非易失性FPGA架构

n  最高4 GB DDR4 ECC SDRAM(MSS)

n  最高8 GB DDR4 SDRAM(FPGA)

n  64 MB QSPI flash(MSS)

n  64 MB SPI flash(FPGA)

n  16 GB eMMC flash

n  最高20个MGT,最大速度12.7 Gbit/sec

n  支持PCIe Gen2 ×4

n  2 × Gigabit Ethernet(SGMII接口位于MSS端)

n  USB 2.0 OTG

n  最高461,000 LUT4-eq

n  295个用户I/O

l  9个MSS I/O

l  最高206个GPIO(最高3.3 V)

l  最高100个MGT信号(时钟和数据)

n  5-13.2 V单电源供电

n  身材小巧(74 × 54 mm)


益处

n  一个完整而强大的嵌入式处理系统,结构紧凑,节省空间

n  基于RISC-V ISA的确定性和一致性的实时应用平台

n  大容量,高带宽内存,最高4 GB DDR4 SDRAM(MSS)和8 GB DDR4 SDRAM(FPGA)

n  高带宽的数据传输:PCIe Gen2 x4,USB 2.0,大量的LVDS差分对提供高速数据I/O,集成成本低

n  高效率的DC/DC整流器和SoC器件,极低功耗

n  支持Linux嵌入式操作系统

结构框图

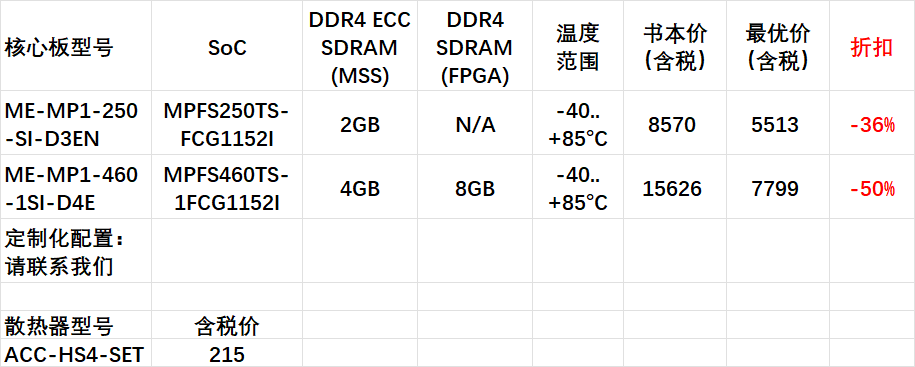

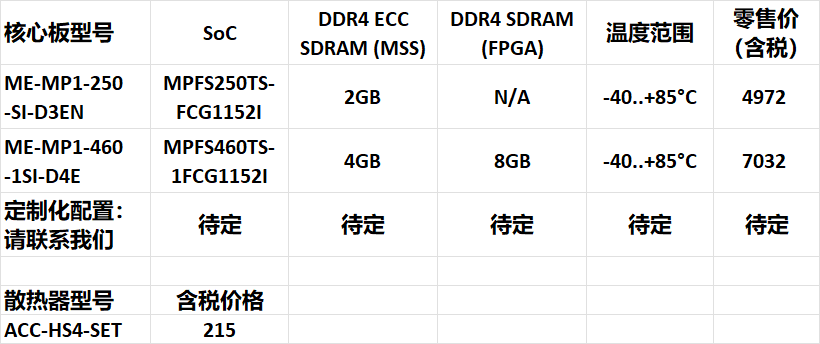

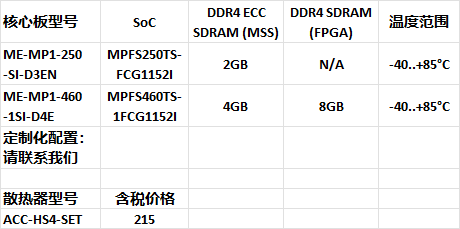

选型表

注:

1. 所有价格都不具约束力,请与我们联系以获取最新价格与交期。

2. 定制配置有最小起订量,如有需求请与我们联系。


底板

水星+ ST1:接口丰富而灵活,特别适合视频应用。

水星+ PE1:接口丰富而全面,有200/300/400三个型号。


水星PE3:提供多功能的I/O接口选项,尤其适用于高速通信 (PCIe, Firefly, SFP+/QSFP+) 及视频应用(HDMI)


操作系统
散热器

请注意:高性能设备在大多数应用中都需要散热装置,请始终确保FPGA/SoC得到充分散热。

水星散热片是一个可选的配件,适用于水星(+) FPGA/SoC核心板,它形状扁平、覆盖了整个模块表面。

散热器套装包含:

n  散热片

n  连接件

n  标准风扇

n  硅脂垫


目标应用

n  嵌入式计算

n  数据采集

n  高速通讯

n  驱动/运动控制

n  数字信号处理

n  图像处理
