水星Mercury+ XU6核心板
概述

水星Mercury+ XU6片上系统(SoC)核心板通过结合Xilinx Zynq UltraScale+™ MPSoC系列芯片和高速DDR4 ECC SDRAM、eMMC flash、QSPI flash、Gigabit Ethernet PHY、双USB 3.0形成了一个完整的、功能强大的嵌入式处理系统。

亮点

n  基于Xilinx's Zynq Ultrascale+™ MPSoC XCZU2CG/4CG/2EG/3EG/4EV/5EV

n  具备ECC(Error Correction Code,纠错码)的DDR4 SDRAM

n  最高19.2 GByte/sec内存带宽

n  提供PCIe® Gen3 x 4, PCIe Gen2 x 4,2 x USB 3.0,Gigabit Ethernet

n  多个型号可供选择,提供工业级型号

n  采用3个168-pin Hirose FX10连接器,引出294个用户I/O

n  提供Linux BSP和工具链

n  功能强大、身材小巧的FPGA核心板

参数

属性

n  Xilinx® Zynq Ultrascale+™ MPSoC

l  ARM®双核/四核Cortex™-A53(64 bit,最高1500 MHz)

l  ARM®双核Cortex™-R5实时处理器(32 bit,最高600 MHz)

l  Mali-400MP2 GPU(仅EG/EV具备)

l  H.264 / H.265 视频编解码(仅EV具备)

l  16nm FinFET+ FPGA fabric

n  PS端最高8 GB DDR4 ECC SDRAM

n  16 GB eMMC flash

n  64 MB QSPI flash

n  最高 8 × 6/12.5 Gbit/sec MGT

n  PCIe® Gen2 ×4

n  PCIe® Gen3 ×4(仅大于ZU3的型号具备)

n  Gigabit Ethernet

n  2 × USB 3.0/2.0(主 & 主/从)或1 × USB 2.0 OTG

n  最高256,000系统逻辑单元

n  294个I/O

l  ZU2CG/ZU2EG/ZU3EG

l  14 ARM peripherals

l  240 FPGA I/O

l  20 MGT信号(时钟和数据)

l  ZU4CG/ZU4EV/ZU5EV

l  14 ARM peripherals

l  240 FPGA I/O

l  40 MGT信号(时钟和数据)

n  5~15V单电源供电

n  身材小巧(65×54mm)

益处

n  一个完整而强大的嵌入式处理系统,结构紧凑,节省空间

n  大容量,高带宽内存,DDR4 ECC SDRAM高达8 GByte

n  高带宽的数据传输;PCIe® Gen3 x 4, PCIe Gen2 x 4,USB 3.0

n  高效率的DC/DC整流器,极低功耗

n  支持Linux嵌入式操作系统

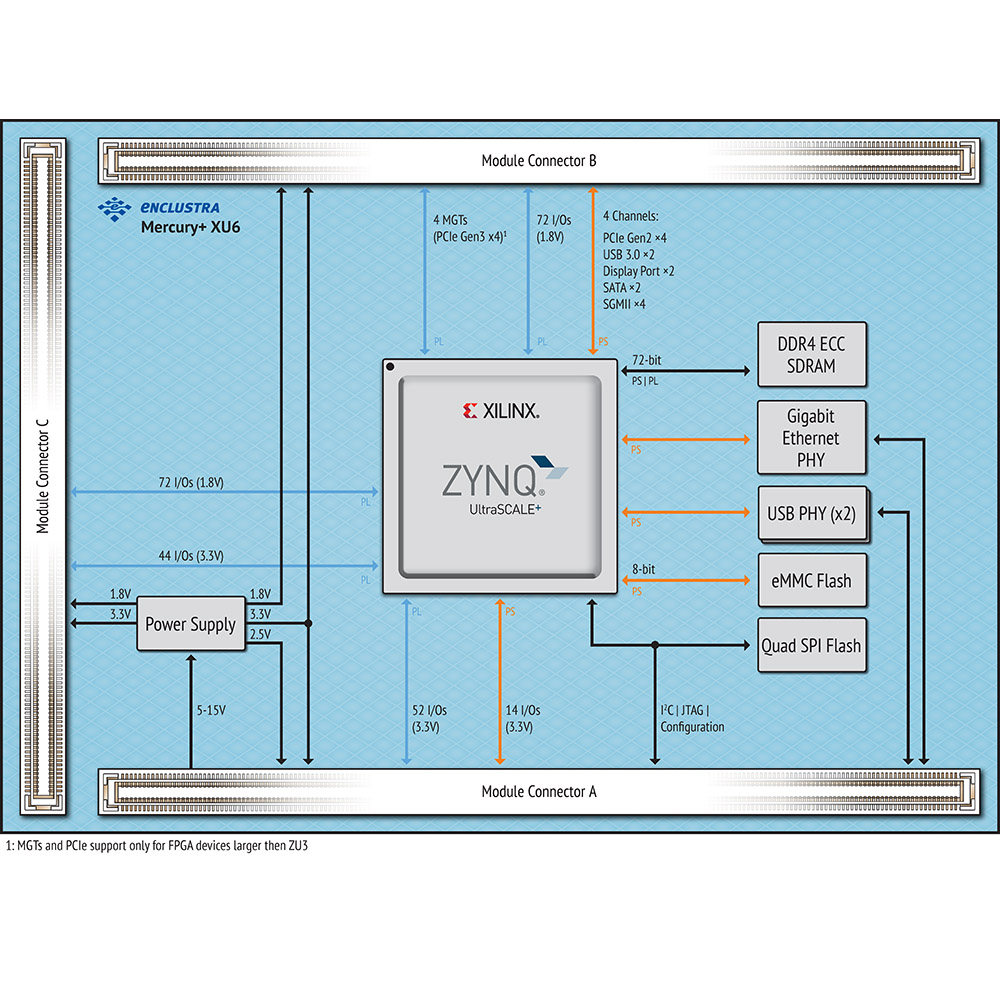

结构框图

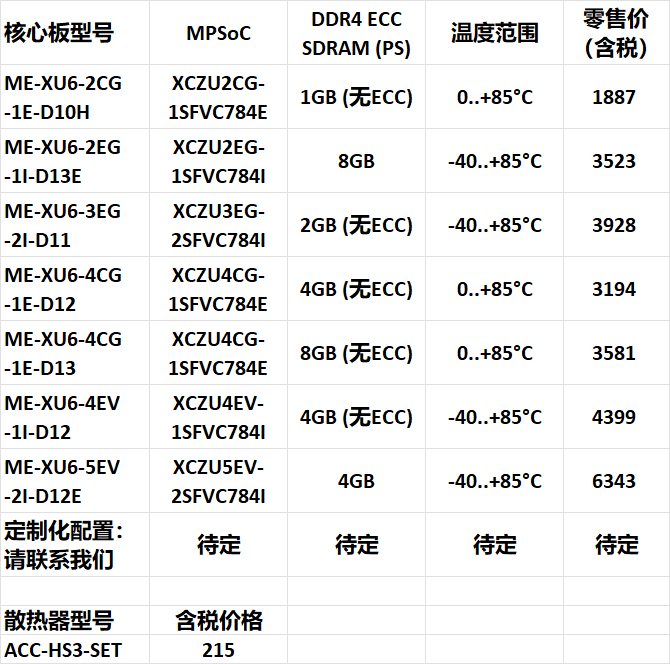

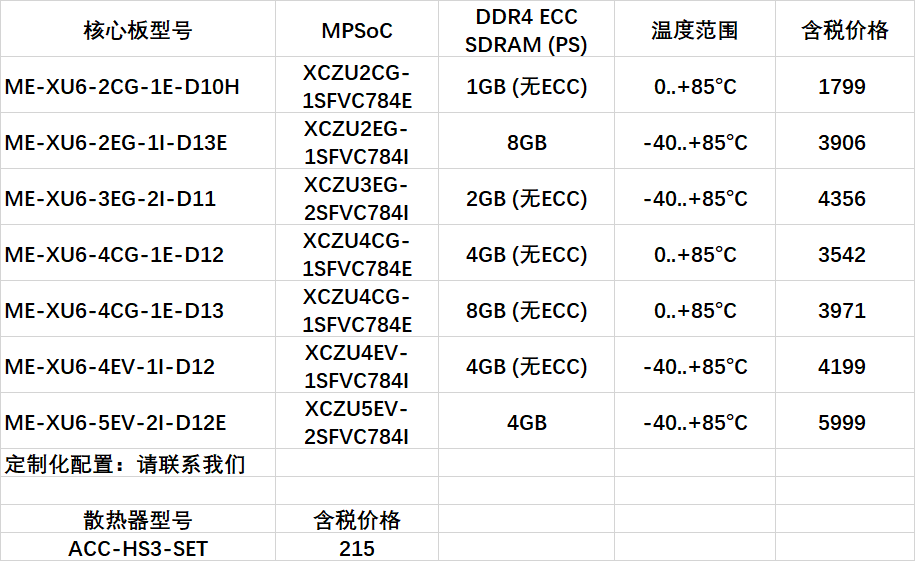

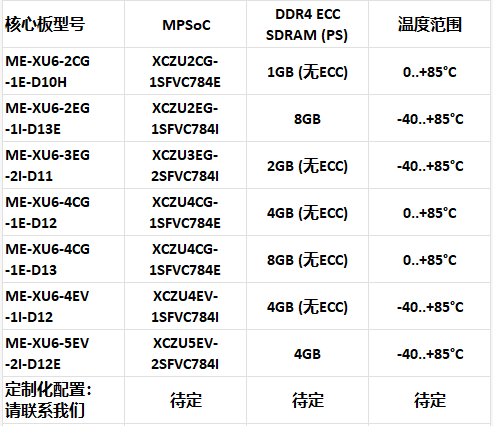

选型表

注:

1. 所有价格都不具约束力,请与我们联系以获取最新价格与交期。

2. 定制配置有最小起订量,如有需求请与我们联系。

底板

水星+ ST1:接口丰富而灵活,特别适合视频应用。

水星+ PE1:接口丰富而全面,有200/300/400三个型号。


水星PE3:提供多功能的I/O接口选项,尤其适用于高速通信 (PCIe, Firefly, SFP+/QSFP+) 及视频应用(HDMI)


散热器

请注意:高性能设备,如Xilinx Zynq Ultrascale+ MPSoC或Intel Arria 10在大多数应用中都需要散热装置,请始终确保FPGA/SoC得到充分散热。

水星散热片是一个可选的配件,适用于水星(+) FPGA/SoC核心板,它形状扁平、覆盖了整个模块表面。

散热器套装包含:

n  散热片

n  连接件

n  标准风扇

n  硅脂垫

目标应用

n 嵌入式计算

n  数据采集

n  高速通讯

n  驱动/运动控制

n  数字信号处理

n  图像处理
