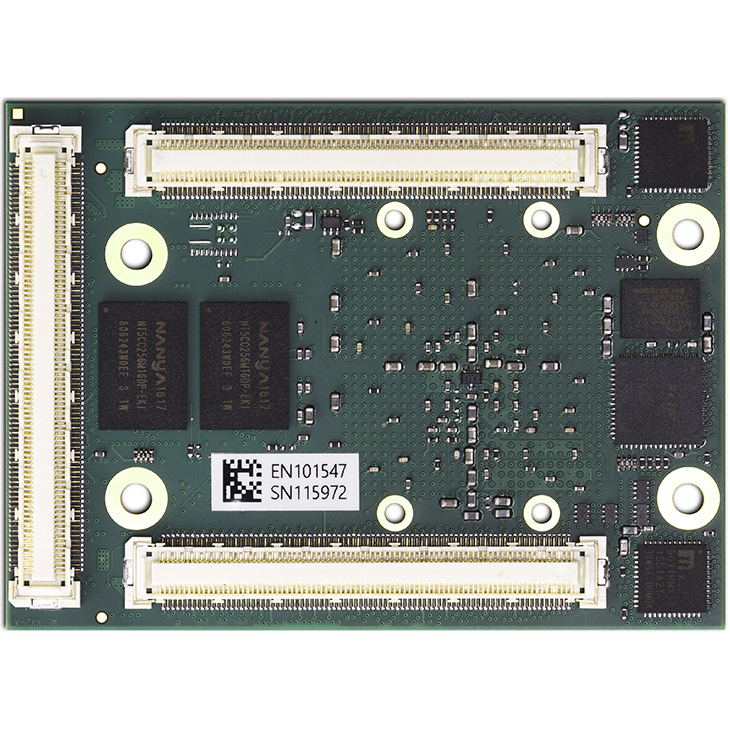

水星Mercury+ KX2核心板
概述

水星Mercury+ KX2核心板提供高性价比的Xilinx Kintex-7 28nm FPGA和常见的接口,如USB 2.0、PCIe Gen2和千兆以太网。

KX1有强大的FPGA和标准接口、很多具备LVDS能力的I/O、大容量DDR3 SDRAM、很多高速DSP slices,它既适合高端数字信号处理、通信和网络,也适合高速I/O应用。

水星KX2核心板减少了开发工作、设计风险并缩短了产品上市时间。

亮点

n  高性价比的Xilinx Kintex-7 28nm FPGA

n  提供2 × Gigabit Ethernet,可用于高带宽/低延时网络

n  提供PCIe Gen2 x8终端,可用于高速数据传输

n  高达12.8 GByte/sec内存带宽

n  提供工业级型号

n  尺寸比信用卡还要小

n  功能强大、身材小巧的FPGA核心板

参数

属性

n  Xilinx Kintex-7 28nm FPGA 676-pin封装

n  身材小巧(72 x 54 mm,双168-pin Hirose FX10连接器)

n  256个用户I/O

l  194个单端或者差分I/O

l  22个单端、差分或者模拟I/O(11个辅助差分模拟通道)

l  40 MGT信号(时钟和数据)

n  1个专用差分模拟通道

n  64 MB quad SPI flash

n  最高2048 MB DDR3 SDRAM

n  8 × 6.6/10.3125 Gb/s MGT和集成的PCIe Gen2 x8

n  2 × Gigabit Ethernet PHY

n  大功率电源,20A

n  5~15V单电源供电

益处

n  为DSP应用提供大量的并行处理能力(高达1540 DSP Slices at 650mhz = 2 TMAC/s)

n  大量可用的LVDS对提供高带宽数据I/O

n  容易集成且成本低,因为具备标准接口(USB 3.0,PCIe Gen2,千兆以太网)、单电源供电和1.8V / 2.5V / 3.3V电源输出

n  大容量、高带宽的内存

n  Xilinx、Enclustra和第三方提供了许多IP核

n  简化了客户的底板设计(通常为4层)

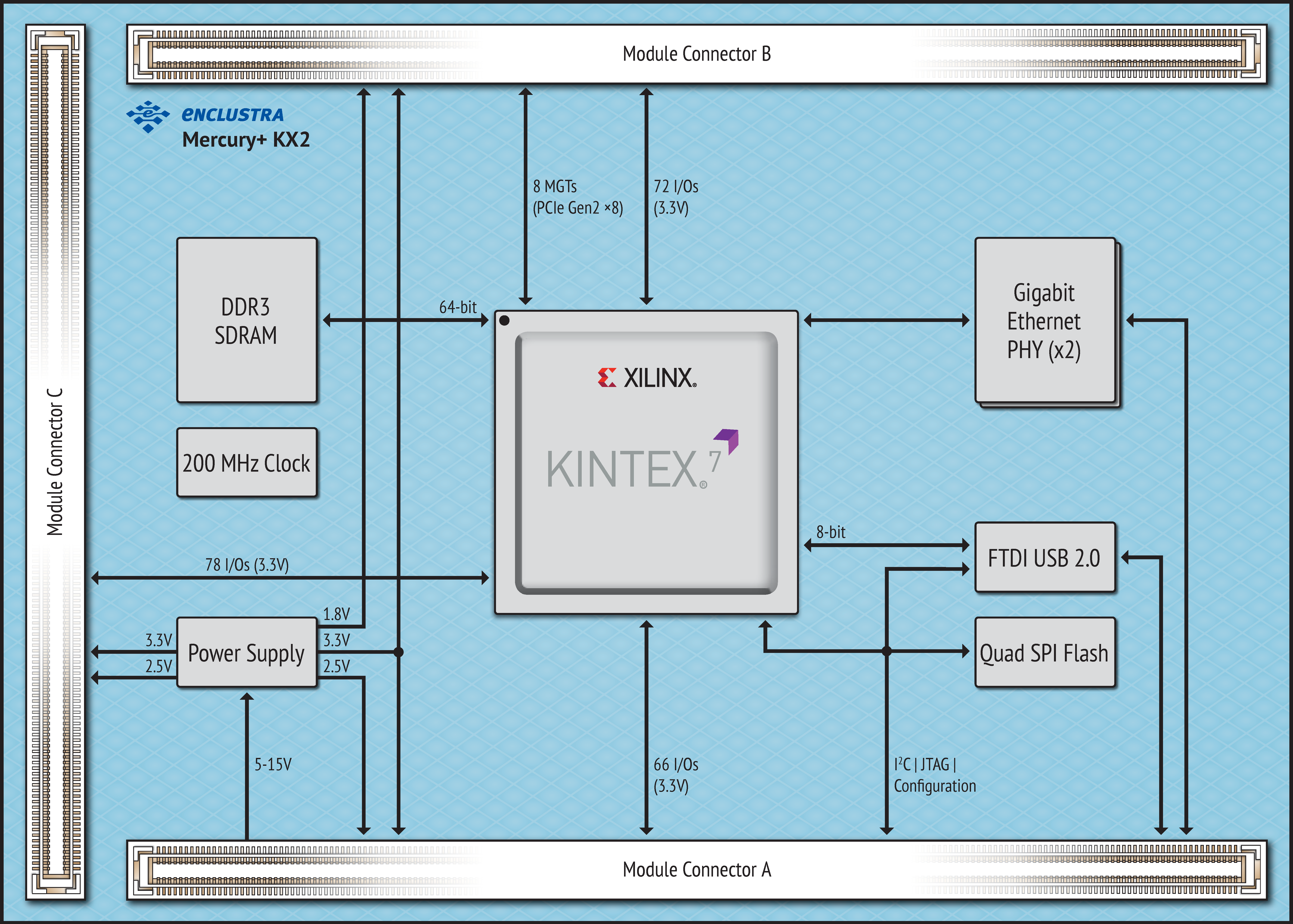

结构框图

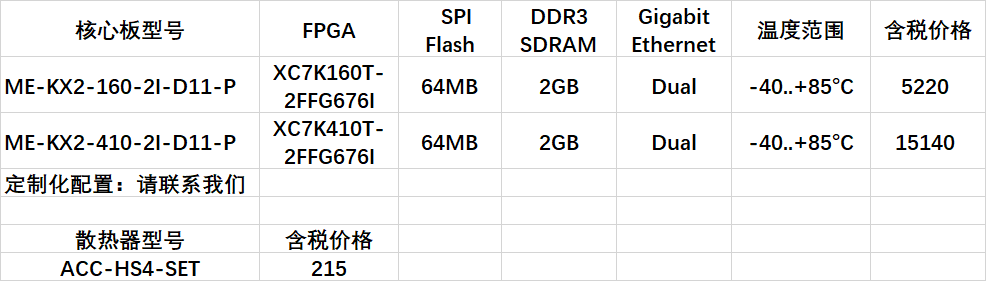

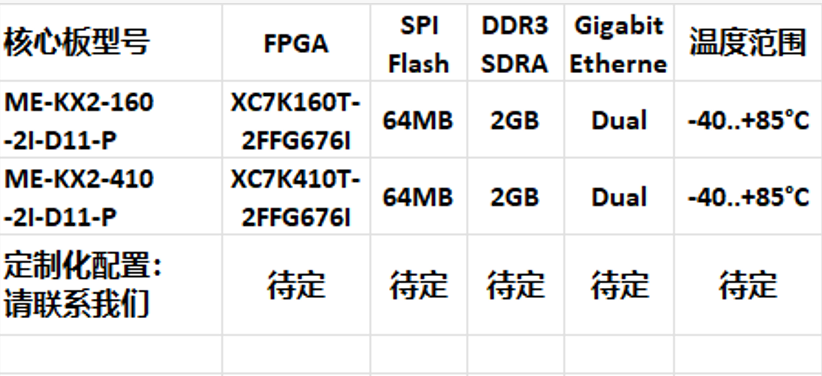

选型表

注:

1. 所有价格都不具约束力,请与我们联系以获取最新价格与交期。

2. 定制配置有最小起订量,如有需求请与我们联系。

底板

水星+ ST1:接口丰富而灵活,特别适合视频应用。

水星+ PE1:接口丰富而全面,有200/300/400三个型号。


水星PE3:提供多功能的I/O接口选项,尤其适用于高速通信 (PCIe, Firefly, SFP+/QSFP+) 及视频应用(HDMI)


操作系统
散热器

请注意:高性能设备,如Xilinx Zynq Ultrascale+ MPSoC或Intel Arria 10在大多数应用中都需要散热装置,请始终确保FPGA/SoC得到充分散热。

水星散热片是一个可选的配件,适用于水星(+) FPGA/SoC核心板,它形状扁平、覆盖了整个模块表面。

散热器套装包含:

n  散热片

n  连接件

n  标准风扇

n  硅脂垫

目标应用

n  数字信号处理

n  视频处理

n  软件定义无线电

n  通信
