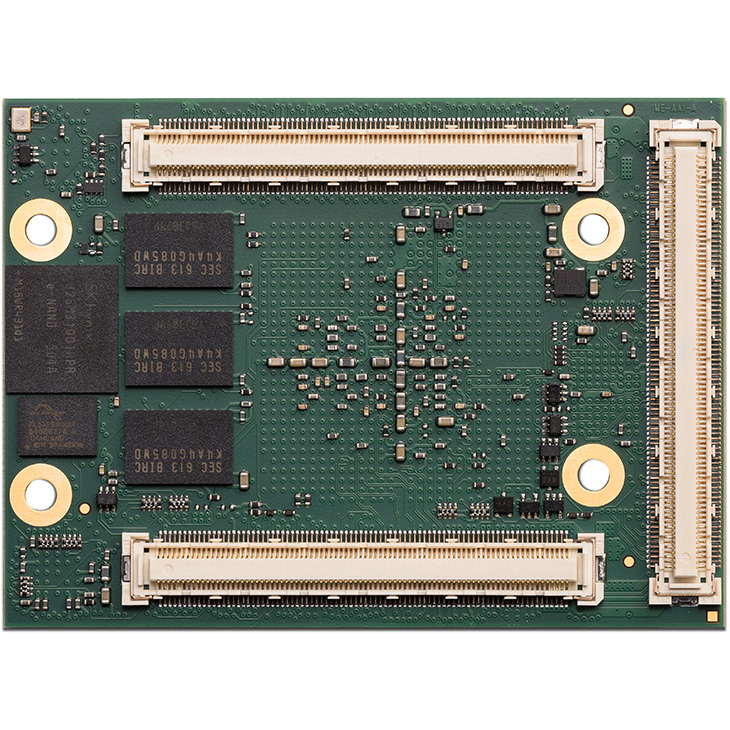

水星Mercury+ AA1
概述

水星Mercury+ AA1片上系统(SoC)核心板通过结合基于ARM处理器的SoC FPGA、快速DDR4 ECC SDRAM、eMMC flash、QSPI flash、Gigabit Ethernet PHY和RTC形成了一个高性能嵌入式处理方案,结合了CPU系统的灵活性和FPGA原始的、实时的并行处理能力。

亮点

n  Intel Arria® 10 基于ARM处理器的SoC FPGA

n  提供USB 3.0, PCIe® Gen3 x8和Gigabit Ethernet

n  具备ECC(Error Correction Code,纠错码)的DDR4 SDRAM

n  9.6 GByte/sec内存带宽

n  提供工业级型号

n  尺寸比信用卡还要小

n  提供Linux BSP和工具链

n  功能强大、身材小巧的FPGA核心板


参数

属性

n  Intel Arria® 10 基于ARM处理器的SoC FPGA

l  ARM®双核Cortex™-A9(32 bit,最高1.5 GHz)

l  Intel Arria 10 20nm FPGA架构

n  286个I/O

l  18个ARM peripheral I/O(SPI, SDIO, I2C, UART)

l  212个FPGAI/O(单端或差分)

l  168个FPGA I/O

l  44个与USB 3.0复用的I/O

l  56个MGT信号(时钟和数据)

n  最高4 GB DDR4 ECC SDRAM

n  16 GB eMMC flash

n  64 MB QSPI flash

n  PCIe® Gen3 ×8

n  12 × 10.3125/12.5 Gbit/sec MGT

n  Gigabit Ethernet

n  USB 3.0设备控制器

n  USB 2.0主/从

n  5~15V单电源供电

n  尺寸小(74 × 54 mm)

益处

n  一个完整而强大的嵌入式处理系统,结构紧凑,节省空间

n  大容量,高带宽内存,最高4 GB DDR4 SDRAM

n  高带宽的数据传输:PCIe® Gen3 x8,大量的LVDS差分对提供高速数据I/O,集成成本低

n  高效率的DC/DC整流器,极低功耗

n  支持Linux嵌入式操作系统

结构框图

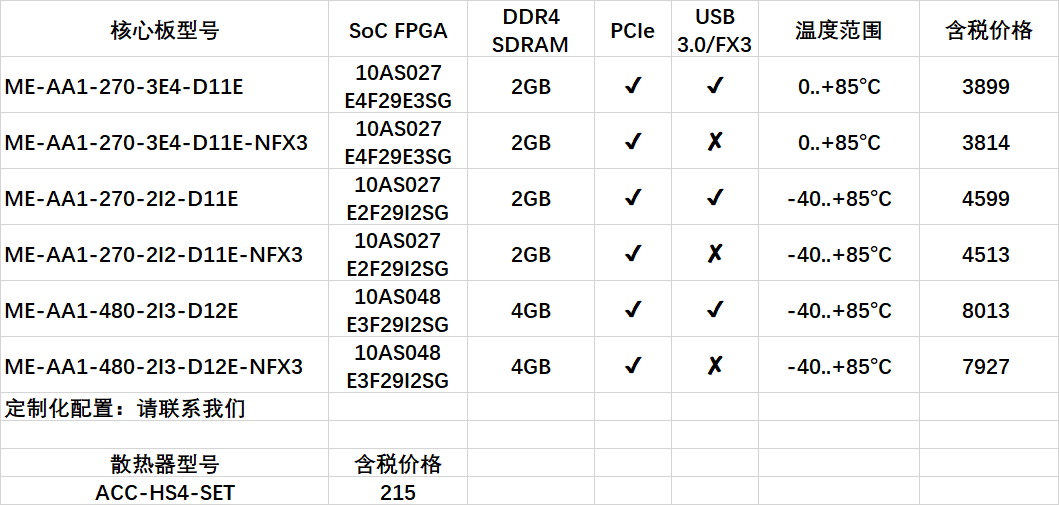

选型表

注:

1. 所有价格都不具约束力,请与我们联系以获取最新价格与交期。

2. 定制配置有最小起订量,如有需求请与我们联系。

底板

水星+ ST1:接口丰富而灵活,特别适合视频应用。

水星+ PE1:接口丰富而全面,有200/300/400三个型号。

散热器

请注意:高性能设备,如Xilinx Zynq Ultrascale+ MPSoC或Intel Arria 10在大多数应用中都需要散热装置,请始终确保FPGA/SoC得到充分散热。

水星散热片是一个可选的配件,适用于水星(+) FPGA/SoC核心板,它形状扁平、覆盖了整个模块表面。

散热器套装包含:

n  散热片

n  连接件

n  标准风扇

n  硅脂垫

目标应用

n  嵌入式计算

n  数据采集

n  高速通讯

n  驱动/运动控制

n  数字信号处理

n  图像处理
