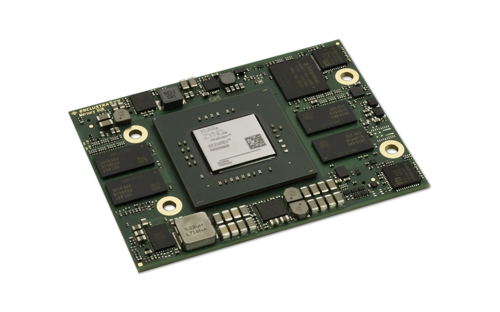

水星Mercury SA1核心板
概述

水星Mercury SA1片上系统(SoC)核心板通过结合基于ARM处理器的SoC FPGA、快速DDR3L SDRAM、eMMC flash、QSPI flash、Gigabit Ethernet PHY和RTC形成了一个高性能嵌入式处理方案,结合了CPU系统的灵活性和FPGA原始的、实时的并行处理能力。

亮点

n  Intel Cyclone® V基于ARM处理器的SoC FPGA

n  提供USB 2.0,PCIe® Gen1 ×4和Gigabit Ethernet

n  工业级

n  尺寸比信用卡还要小

n  提供Linux BSP和工具链

n  功能强大、身材小巧的FPGA核心板


参数

属性

n  Intel Cyclone® V基于ARM处理器的SoC FPGA

l  ARM®双核Cortex™-A9(32 bit,最高800 MHz)

l  Intel Cyclone V 28nm FPGA架构

n  178个I/O

l  134个FPGAI/O(单端或差分)

l  28个MGT信号(时钟和数据)

l  16个ARM peripheral I/O(SPI, SDIO, CAN, I2C, UART)

n  6 × 3.125 Gbps MGT

n  最高2 GB DDR3L SDRAM

n  16 GB eMMC flash

n  64 MB QSPI flash

n  PCIe® Gen1 ×4

n  Gigabit Ethernet

n  USB 2.0 OTG

n  2 × CAN,2 × UART,SPI,2 × I2C,SDIO/MMC

n  5~15V单电源供电

n  尺寸小(56 × 54 mm)

益处

n  一个完整而强大的嵌入式处理系统,结构紧凑,节省空间

n  大容量,高带宽内存,最高2 GB DDR3L SDRAM

n  高带宽的数据传输:PCIe® Gen1 x4,大量的LVDS差分对提供高速数据I/O,集成成本低

n  高效率的DC/DC整流器,极低功耗

n  支持Linux嵌入式操作系统

结构框图

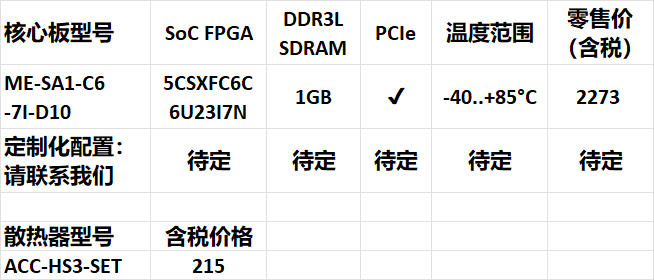

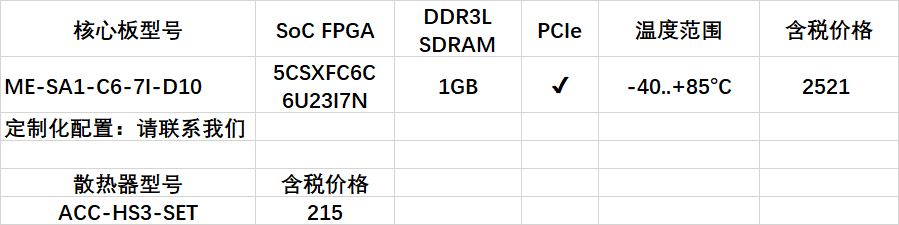

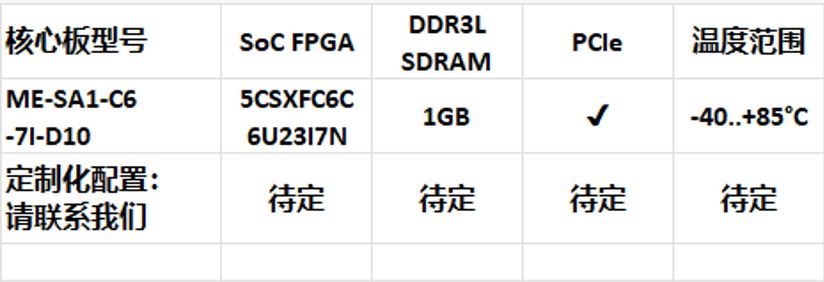

选型表

注:

1. 所有价格都不具约束力,请与我们联系以获取最新价格与交期。

2. 定制配置有最小起订量,如有需求请与我们联系。

底板

水星+ ST1:接口丰富而灵活,特别适合视频应用。

水星+ PE1:接口丰富而全面,有200/300/400三个型号。


水星PE3:提供多功能的I/O接口选项,尤其适用于高速通信 (PCIe, Firefly, SFP+/QSFP+) 及视频应用(HDMI)


散热器

请注意:高性能设备,如Xilinx Zynq Ultrascale+ MPSoC或Intel Arria 10在大多数应用中都需要散热装置,请始终确保FPGA/SoC得到充分散热。

水星散热片是一个可选的配件,适用于水星(+) FPGA/SoC核心板,它形状扁平、覆盖了整个模块表面。

散热器套装包含:

n  散热片

n  连接件

n  标准风扇

n  硅脂垫

目标应用

n  嵌入式计算

n  数据采集

n  高速通讯

n  驱动/运动控制

n  数字信号处理

n  图像处理
