仙女座Andromeda XZU90
概述

仙女座XZU90片上系统(SoC)核心板通过结合Xilinx Zynq UltraScale+™ MPSoC系列芯片和高速DDR4 ECC SDRAM、eMMC flash、双QSPI flash、双Gigabit Ethernet PHY、USB 3.0形成了一个完整的、功能强大的嵌入式处理系统。因为这款核心板采用性能优越的连接器且具备大量收发器,所以特别适用于高速应用。

亮点

n  基于Xilinx's Zynq Ultrascale+™ MPSoC XCZU17EG/19EG 1760封装

n  具备ECC(Error Correction Code,纠错码)的DDR4 SDRAM,最高8 GB

n  19.2 GByte/sec内存带宽

n  提供最多5 x PCIe® Gen3 x16, PCIe Gen2 x4, USB 3.0 和 2 x Gigabit Ethernet

n  多个型号可供选择,提供工业级型号

n  采用6个ADM6-60 Samtec连接器,引出686个用户I/O

n  提供Linux BSP和工具链

n  功能强大、身材紧凑的FPGA核心板

参数

属性

n  Xilinx® Zynq Ultrascale+™ MPSoC

l  ARM® 四核Cortex™-A53(64 bit,最高1500 MHz)

l  ARM双核Cortex™-R5实时处理器(32 bit,最高600 MHz)

l  Mali-400MP2 GPU

l  16nm FinFET+ FPGA fabric

n  PS端最高8 GB DDR4 ECC SDRAM

n  双QSPI flash,128 MB

n  16 GB eMMC flash

n  最多5 x PCIe® Gen3 x16, PCIe Gen2 x4, USB 3.0

n  76 × 6/16.3/25 Gbit/sec MGT

l  4 GTR

l  44 GTH

l  28 GTY

n  2 × Gigabit Ethernet(PS和PL)

n  USB 3.0/2.0(主/从)

n  最高1,143,000 LUT4-eq

n  686个用户I/O

l  22 ARM peripherals

l  284 FPGA I/O(24 HD + 260 HP)

l  380 MGT信号(时钟和数据)

n  12V单电源供电

n  身材小巧(80×64mm)


益处

n 一个完整而强大的嵌入式处理系统,结构紧凑,节省空间

n 大容量,高带宽内存, DDR4 ECC SDRAM高达8GByte

n 高带宽的数据传输:高达5 x PCIe Gen3 x16, PCIe Gen2 x4, USB 3.0,在低集成成本下实现大量的LVDS差分对提供高速数据I/O

n 大量收发器,可用于各种通信协议

n 提供大量用户IO和FPGA逻辑资源,适用于高要求应用

n 支持Linux操作系统

结构框图

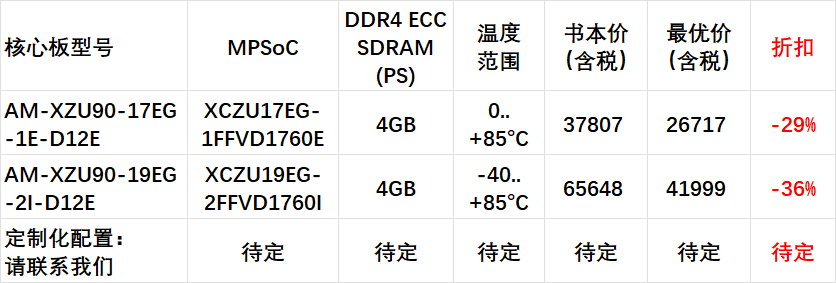

选型表

注:

1. 所有价格都不具约束力,请与我们联系以获取最新价格与交期。

2. 定制配置有最小起订量,如有需求请与我们联系。

底板

开发中,敬请期待,或联系我们以获取进一步信息。

操作系统

开发中,敬请期待,或联系我们以获取进一步信息。

散热器

开发中,敬请期待,或联系我们以获取进一步信息。

目标应用

n 嵌入式计算

n 数据采集

n 高速通讯

n 驱动/运动控制

n 数字信号处理

n 图像处理
