火星Mars PM3底板/开发板
概述

火星Mars PM3 p-ITX底板是为火星Mars系列FPGA和SoC核心板设计的通用底板。它具备多种I/O接口,除了用于评估核心板外,它同样适用于快速打造原型、构建小型FPGA系统而无需定制化硬件设计。

快速打造您的FPGA系统并使用强大的FPGA技术吧!

亮点

n  与所有火星Mars系列FPGA和SoC核心板兼容(XU3除外)

n  USB 3.0的数据传输速率超过300MB/s

n  适用于从原型到量产

n  身材紧凑(p-ITX, 100 × 72 mm)


参数

属性

n  与火星Mars系列核心板相匹配的连接器(SO-DIMM 200-pin)

n  FMC LPC连接器(72个I/O)及可选的40-pin I/O连接器(复用的26个I/O)

n  千兆以太网RJ45连接器

n  Cypress EZ-USB®FX3™设备控制器,具有Slave-FIFO接口

n  用于SoC核心板的USB 2.0

n  USB 2.0 UART设备控制器

n  SD卡连接器

n  Mini HDMI连接器,为PCIe或LVDS应用设计

n  用户EEPRom,系统监控器,按钮和LED

n  12V单电源输入

注:请注意具体可用功能与搭配的FPGA或SoC核心板型号有关。


益处

n  兼容多种第三方FMC子卡(数据采集,电机控制,显示和摄像头接口,软件定义无线电)

n  通过USB主机接口访问USB记忆棒、USB打印机、USB WiFi适配器等(仅SoC模块)

n  USB 3.0通信传输高达300+MB/s

n  通过USB从主机PC进行高速FPGA和闪存烧写

n  PCIe支持相应核心板和可选的PCIe-HDMI适配器卡

n  从SD卡启动SoC

n  12V单一电源供电,易集成


结构框图

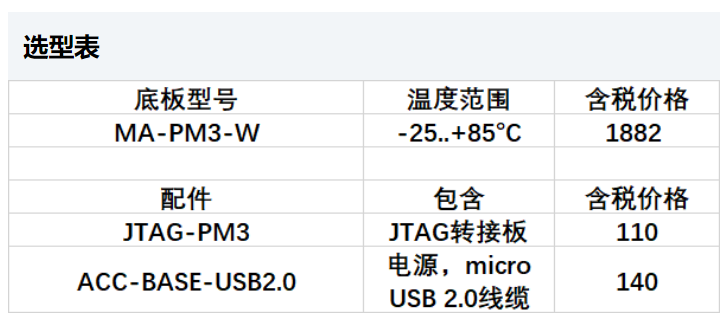

选型表

底板

FMC扩展卡

FMC (FPGA Mezzanine Card)是一个ANSI/VITA标准,为FPGA提供了标准的形状因数、连接器和模块化接口。将I/O接口与FPGA解耦简化了I/O接口模块的设计、同时最大化了载板的复用。常见的FMC连接器有两种:160pin的LPC (Low Pin Count)和400pin的HPC (High Pin Count)。


瑞苏盈科FMC DR2驱动控制卡

FMC DR2 FMC扩展卡可以在带有FMC连接器的载板上开发高性能驱动控制系统,如瑞苏盈科火星PM3、水星+ PE1。凭借其强大的MOSFET桥接器和通用编码器、CAN总线和GPIO端口,可在不开发定制硬件的情况下构建大多数应用。DR2控制卡是为瑞苏盈科的通用驱动IP核设计的,但也可以与其他驱动控制器一起使用。


第三方FMC扩展卡

n  Xilinx FMC add-on cards overview

n  Analog Devices FMC addon cards and information

n  Hitech Global FMC Modules for FPGA Carrier Cards

n  FMC products from 4DSP

n  Daughter cards from Terasic

n  Inrevium FMC HPC and LPC add-on cards

n  Aldec FMC daughters cards

n  Delphi Engineering FMC ADC & DAC addon cards

n  FMC add-on cards from Faster Technology

n  4 x Gigabit Ethernet FMC addon card from Opsero

n  Cypress FX3 USB 3.0 explorer kit

操作系统
散热器
目标应用

n  快速打造原型

n  工业自动化

n  嵌入式计算

n  通信

n  数字信号处理

n  运动控制

n  医疗测试
