水星Mercury CA1核心板
概述

水星Mercury CA1核心板结合了Intel Cyclone IV FPGA、通用接口如USB 2.0和Gigabit Ethernet,具备大量的LVDS I/O、大容量DDR2 SDRAM和大量硬件乘法器,这些使得水星CA1核心板非常适合数字信号处理、网络、高速I/O以及使用Intel Nios®II软处理器的SoPC应用。

水星CA1核心板降低了开发投入、降低了设计风险并缩短了产品上市时间。


亮点

n  Intel Cyclone IV E FPGA

n  FTDI USB 2.0

n  Gigabit Ethernet

n  提供工业级型号

n  尺寸比信用卡还要小

n  功能强大、身材小巧的FPGA核心板

参数

属性

n  Intel Cyclone IV E FPGA

n  25对差分I/O和98个单端I/O,或146个单端I/O(可定制为168个)

n  16 MB QSPI flash

n  最高256 MB DDR2 SDRAM

n  FTDI USB 2.0

n  Gigabit Ethernet PHY

n  8A核心电源

n  尺寸小(56 × 54 mm,双168-pin Hirose FX10连接器)


益处

n  适用于DSP应用的强大的并行处理能力(260 MHz = 52 GMAC/s下高达200个乘法器)

n  高带宽的数据传输:大量的LVDS差分对提供高速数据I/O

n  容易集成且成本低,因为具备标准接口(USB 3.0,千兆以太网)、单电源供电和2.5V / 3.3V电源输出

n  简化了客户的底板设计(通常为4层)

n  Xilinx、Enclustra和第三方提供了许多IP核


结构框图

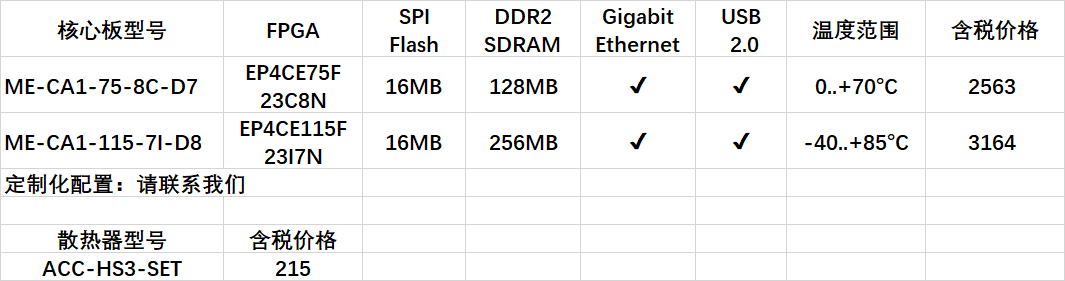

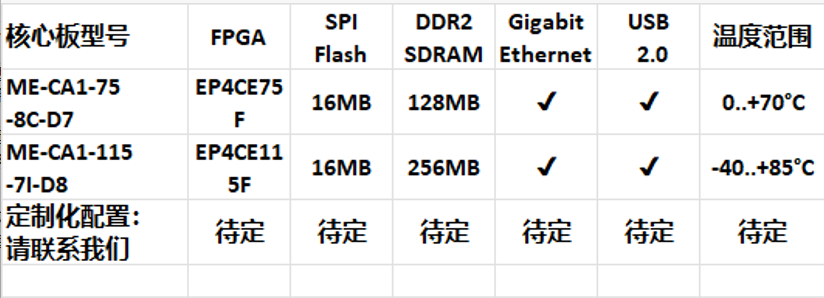

选型表

注:

1. 所有价格都不具约束力,请与我们联系以获取最新价格与交期。

2. 定制配置有最小起订量,如有需求请与我们联系。

底板

水星+ ST1:接口丰富而灵活,特别适合视频应用。

水星+ PE1:接口丰富而全面,有200/300/400三个型号。


水星PE3:提供多功能的I/O接口选项,尤其适用于高速通信 (PCIe, Firefly, SFP+/QSFP+) 及视频应用(HDMI)


操作系统

参考设计

散热器

请注意:高性能设备,如Xilinx Zynq Ultrascale+ MPSoC或Intel Arria 10在大多数应用中都需要散热装置,请始终确保FPGA/SoC得到充分散热。

水星散热片是一个可选的配件,适用于水星(+) FPGA/SoC核心板,它形状扁平、覆盖了整个模块表面。

散热器套装包含:

n  散热片

n  连接件

n  标准风扇

n  硅脂垫


目标应用

n  数字信号处理

n  视频处理

n  音频处理

n  驱动/运动控制

n  软件定义无线电

n  通信

n  嵌入式计算

n  网络
