水星Mercury ZX1核心板
概述

水星Mercury ZX1片上系统(SoC)核心板通过结合Xilinx Zynq-7000系列芯片和高速DDR3 SDRAM、NAND flash、QSPI flash、Gigabit Ethernet PHY、2×10/100Mbs Ethernet PHY、RTC形成了一个完整的、功能强大的嵌入式处理系统。

亮点

n  基于Xilinx's Zynq-7000完全可编程SoC

n  将CPU系统的灵活性与FPGA系统的并行处理能力和实时能力相结合

n  提供PCIe® Gen2 x 8,USB 2.0,Gigabit Ethernet

n  双百兆以太网,可用于工业以太网,如PROFINET、EtherCAT、POWERLINK、Ethernet/IP

n  工业级

n  采用2个168-pin Hirose FX10连接器,封装小

n  提供Linux BSP和工具链

n  功能强大、身材小巧的FPGA核心板

参数

属性

n  Xilinx® Zynq-7000 SoC FPGA

l  ARM® 双核 Cortex™-A9(32 bit,最高 800 MHz)

l  Xilinx Kintex®-7 28nm FPGA fabric

n  Zynq-7030:

l  170个用户I/O

l  12 ARM peripherals I/O(SPI,SDIO,CAN,I2C,UART)与FPGA I/O共用

l  138 FPGA I/O(单端或者差分)

l  20 MGT信号(时钟和数据)

n  Zynq-7035/45:

l  178个用户I/O

l  12 ARM peripherals I/O(SPI,SDIO,CAN,I2C,UART)与FPGA I/O共用

l  126 FPGA I/O(单端或者差分)

l  40 MGT信号(时钟和数据)

n  PS端1 GB DDR3L SDRAM

n  PL端256 MB DDR3L SDRAM

n  PCIe® Gen2 × 8

n  4 × 6.6 Gbps MGTs(Zynq-7030)

n  8 × 6.6 Gbps MGTs(Zynq-7035)

n  8 × 10.3125 Gbps MGTs(Zynq-7045)

n  512 MB NAND flash

n  64 MB quad SPI flash

n  Gigabit Ethernet,USB 2.0 OTG

n  2×10/100Mbs Ethernet PHY

n  5~15V单电源供电

n  身材小巧(64×54mm)

益处

n  PS端和PL端相互独立的高带宽内存,在多数应用场景下表现出众

n  高带宽的数据传输:PCIe® Gen2 x8接口,在低集成成本下实现大量的LVDS差分对提供高速数据I/O

n  网络低延时:千兆网口提供快速网络通讯能力

n  双百兆以太网,可用于工业以太网

n  支持Linux和VxWorks操作系统

n  高效率的DC/DC整流器,极低功耗

结构框图

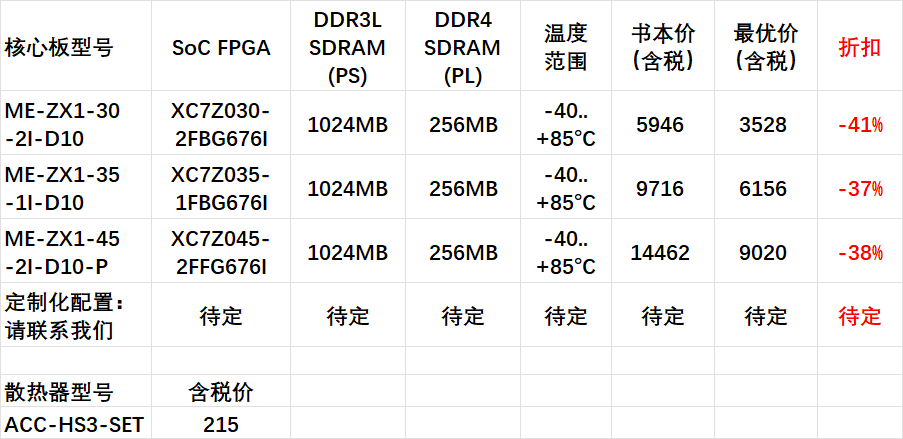

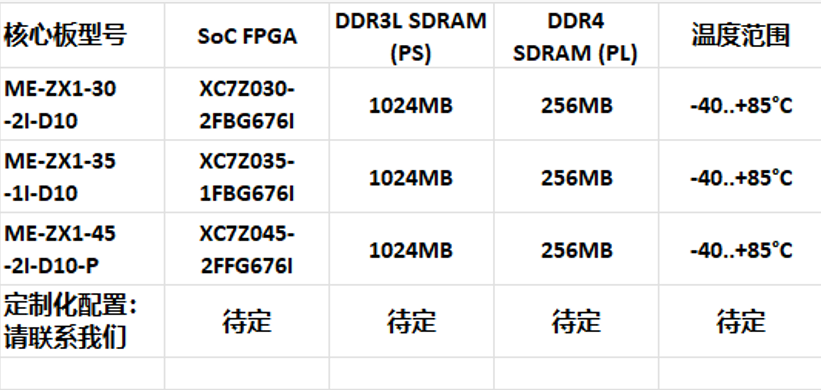

选型表

注:

1. 所有价格都不具约束力,请与我们联系以获取最新价格与交期。

2. 定制配置有最小起订量,如有需求请与我们联系。

底板

水星+ ST1:接口丰富而灵活,特别适合视频应用。

水星+ PE1:接口丰富而全面,有200/300/400三个型号。


水星PE3:提供多功能的I/O接口选项,尤其适用于高速通信 (PCIe, Firefly, SFP+/QSFP+) 及视频应用(HDMI)


散热器

请注意:高性能设备,如Xilinx Zynq Ultrascale+ MPSoC或Intel Arria 10在大多数应用中都需要散热装置,请始终确保FPGA/SoC得到充分散热。

水星散热片是一个可选的配件,适用于水星(+) FPGA/SoC核心板,它形状扁平、覆盖了整个模块表面。

散热器套装包含:

n  散热片

n  连接件

n  标准风扇

n  硅脂垫


目标应用

n 嵌入式计算

n  数据采集

n  高速通讯

n  驱动/运动控制

n  数字信号处理

n  图像处理
